電話：13570151199
傳真：020-39972520
郵箱：hanyan@hanyancarbon.com
地址：廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號(hào)天安總部中心30號(hào)樓6層
鉻黑藍(lán)改性活性炭,本文的目的是合成和表征一種新型固相萃取劑，它是以鉻黑藍(lán)作為金屬絡(luò)合劑改性活性炭而成的。所產(chǎn)生的活性炭可以吸附多種水中的金屬元素。

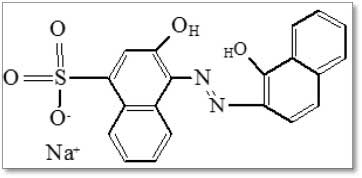

圖1。鉻黑藍(lán)的化學(xué)結(jié)構(gòu)。
改性活性炭的合成
1.純化的活性炭
通過將活性炭保持在10%(v / v)HCl溶液中24 小時(shí)來(lái)純化活性炭以除去吸附的雜質(zhì)。然后將其過濾并用雙蒸餾水徹底洗滌至中性并 在100 ℃下在烘箱中干燥6 小時(shí)。此吸附劑的主表面特性如下：BET表面積1149.06 米2 /克，孔體積為0.523 厘米3 /克，平均孔徑為1.824 納米。
2.鉻黑藍(lán)改性的活性炭
它是通過在室溫下浸漬5克活性炭和225毫克鉻黑藍(lán)溶解在1升雙蒸餾水中72 小時(shí)而合成的。然后過濾混合物，用雙蒸餾水徹底洗滌產(chǎn)生的吸附劑，直到濾液變成無(wú)色，確保除去未加載的鉻黑藍(lán)。然后 在100 ℃ 的烘箱中干燥6 小時(shí)。
3.表面覆蓋率測(cè)定
根據(jù)以下程序，通過熱解吸法測(cè)定吸附在活性炭表面上的鉻黑藍(lán)的濃度。100毫克活性炭在干燥的瓷坩堝中稱量并投入在馬弗爐中。逐漸升溫至500 ℃，在此溫度下1 小時(shí)完成點(diǎn)火。將剩余的活性炭冷卻并稱重以測(cè)定重量差的解吸鉻黑藍(lán)�；钚蕴靠瞻讟悠愤M(jìn)行與所述相同的熱解吸過程以進(jìn)行比較。
掃描電子顯微鏡
電子顯微鏡是用于研究材料表面形態(tài)的眾所周知的工具�；钚蕴亢透男曰钚蕴康膱D像(放大倍數(shù) = 5123×)如圖2所示。由于被鉻黑藍(lán)覆蓋，在簡(jiǎn)單的活性炭和其修改后的改性活性炭之間存在顯著的差異。在鉛離子攝取后，改性活性炭表面在顯微照片中也出現(xiàn)不同(圖2C)。

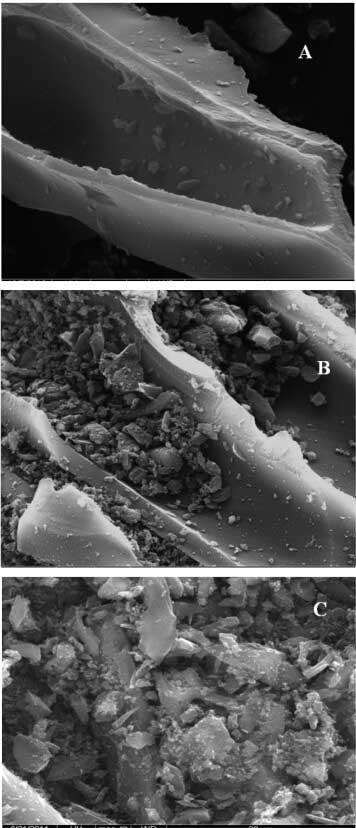

圖2。活性炭(A)，改性活性炭(B)改性活性炭和PI(C)的SEM圖像(放大率= 5123×20μm)。
該方法使用用鉻黑藍(lán)物理改性的活性炭作為固相萃取劑。研究了改性的方法，和改性后活性炭的表面積覆蓋率測(cè)定，最后研究了活性炭和改性活性炭的區(qū)別。
文章標(biāo)簽：椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.本文鏈接：http://www.benifit.com.cn/hangye/hy603.html
查看更多分類請(qǐng)點(diǎn)擊：公司資訊 行業(yè)新聞 媒體報(bào)導(dǎo) 百科知識(shí)
推薦資訊
- 2025-07-09活性炭從水中吸附脂多糖
- 2025-07-03活性炭?jī)艋~污染的生物柴油
- 2025-06-25活性炭從水中去除聚氯乙烯微塑料
- 2025-06-18活性炭對(duì)兩種濕地系統(tǒng)凈化效率的影響
- 2025-06-11活性炭處理洗滌廢水回收碳酸鈣
- 2025-06-04活性炭對(duì)谷氨酸發(fā)酵液脫色的研究
- 2025-05-28活性炭提純甲基橙
- 2025-05-21活性炭吸附去除揮發(fā)性脂肪酸
- 2025-05-14活性炭負(fù)載聚對(duì)苯二甲酰纖維材料
- 2025-05-06活性炭吸附處理硝基苯衍生物
- 2025-04-30活性炭從水溶液中去除氟化物
- 2025-04-23活性炭對(duì)鍶和鋇的吸附
