目前的研究主要集中在減少可吸附有機鹵素(AOX)來源，而對環境中AOX監測和管理的研究很少。水中的有機污染物主要由沉積物固定。因此，在本文中，活性炭被用來模擬沉積物對AOX的吸附。還研究了AOX揮發和降解以排除它們對吸附的影響。與氯苯和氯酚相比，小分子氯化物更容易揮發和降解。還研究了漂白廢水中活性炭對AOX的吸附，并闡明了AOX去除的最佳條件。

　　來自紙漿和造紙工業的有機污染物主要歸因于漂白過程。在傳統的氯化-堿處理-次氯酸鹽漂白過程中，通過次氯酸鹽漂白和氯化反應產生大量有機氯化物。基于傳統漂白方式污染正成為一個日益嚴重的環境問題。因此，低污染，高效率的漂白技術，如無元素氯和總氯漂白，是減輕此問題的最佳方式。在無元素氯漂白過程中，可吸附有機鹵素(AOX)的形成已大大減少。這些化合物的主要成分被定性為持久性有機污染物(POPs)。因此，與持久性有機污染物類似，AOX具有生物累積性，高毒性，半揮發性，顯示長距離遷移率并形成持久/長期殘留物。漂白廢水排放的增加有助于環境中總AOX形成的積累。這增加了對環境的污染導致了排放的限定。

　　吸附是在有機污染物處理中的最廣泛使用的方法。該方法具有去除效率高，凈化徹底，能耗低，技術成熟，易于推廣等優點。還取得了良好的環境和經濟效益。由于其比表面積大，并且朝向有機物和金屬離子的吸附能力強，活性炭適用于各種應用，包括水凈化。陰離子有毒污染物剛果紅被活性炭吸附。這導致生產高效低成本的大容量材料，以去除陰離子可電離的有機污染物。

　　這期內容的目的是研究有機氯化物在使用活性炭的漂白廢水中的吸附效果。研究了活性炭粒徑，pH，溫度，用量和時間對吸附容量的影響。最后，通過分析具有和不具有吸附的漂白流出物的化學組成。該結果為環境中AOX的分析和處理提供了資料信息。

　　活性炭粒徑對吸附容量的影響

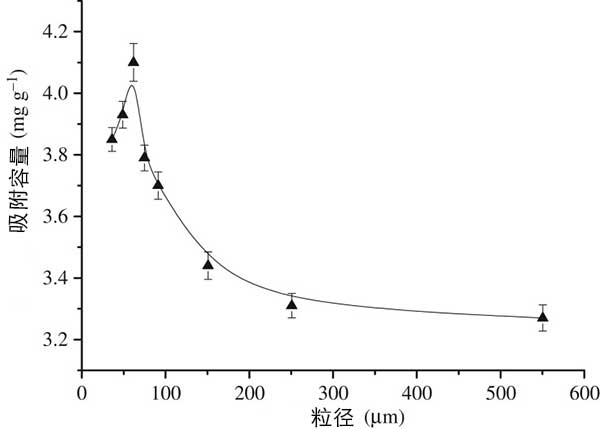

　　在自然環境中，水中的污染物固定在沉積物中。活性炭在沉積物中表現出最強的吸附能力。因此，使用活性炭作為吸附材料研究了沉積物對AOXs總量的吸附。我們使用48-550μm范圍內的活性炭顆粒來研究活性炭顆粒尺寸對吸附容量的影響。所有其他實驗條件(時間，pH，溫度，活性炭劑量)保持恒定。圖1顯示當粒徑增加至小于62μm時，AOX含量從3.85mg g-1增加至4.10mg g-1(增加6.49%)。隨后，隨著顆粒尺寸進一步增加(大于62μm)，AOX含量隨著顆粒尺寸的增加而降低，直到其在大于500μm的尺寸下變得穩定。這歸因于當粒徑較小時更多的微孔結構被暴露，從而導致AOX在離心過程中解吸到溶液中。這一趨勢表明活性炭吸附量最大(4.10 mg g-1實現了粒徑為62μm的顆粒。此外，較小的活性炭顆粒不易再循環，并且在再生過程中表現出大的損失。因此，我們得出結論，實現最大AOX去除效率的最佳粒徑為62μm。

　　時間對吸附能力的影響

　　吸附時間的研究主要包括平衡吸附時間的確定。為了研究吸附時間對AOXs去除總量的影響，在30-150分鐘的時間范圍內進行吸附實驗。

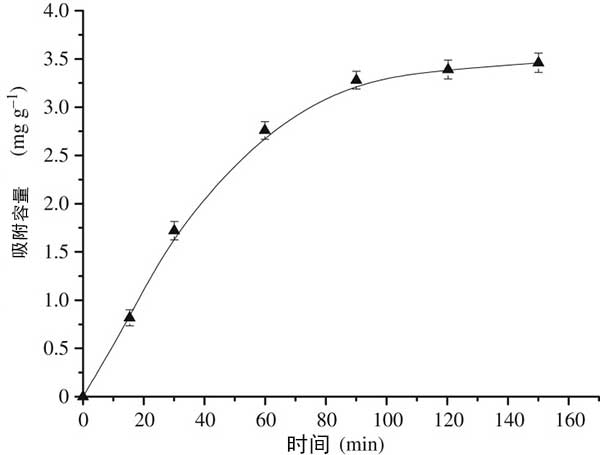

　　圖2說明吸附過程可分為三個階段，快速吸附階段，慢吸附階段和吸附飽和階段。在第一階段，AOX迅速吸附在活性炭上，吸附容量在60分鐘內從0增加到2.76 mg g-1。這是由于在活性炭表面上存在大量活性吸附位點。在第二階段，在60分鐘和120分鐘之間，吸附容量從2.76mg g-1增加到3.39mg g-1(增加22.83%)。當活化的表面活性位點被AOX占據時，化合物開始從外表面擴散到吸附劑中，從而影響吸附劑的效果。這導致吸附速率降低。因此，在120分鐘后，表面活性位點完全被AOX占據。在此階段，表面和內部吸附都幾乎飽和，吸附達到平衡。因此我們得出結論，最佳吸附時間為120分鐘。

　　pH對吸附容量的影響

　　活性炭對有機物的吸附涉及復雜的反應過程。該反應不僅在吸附過程中具有簡單的物理作用，而且通常還受靜電，化學和絡合作用的影響。pH影響存在于活性炭表面上的基團并改變表面基團的電荷，從而影響吸附過程。因此，活性炭的吸附能力在不同的pH值下表現出不同的效率。因此，吸附實驗在2.1-7.5范圍內的不同pH值下進行。通過H2 SO4調節溶液的pH和NaOH。

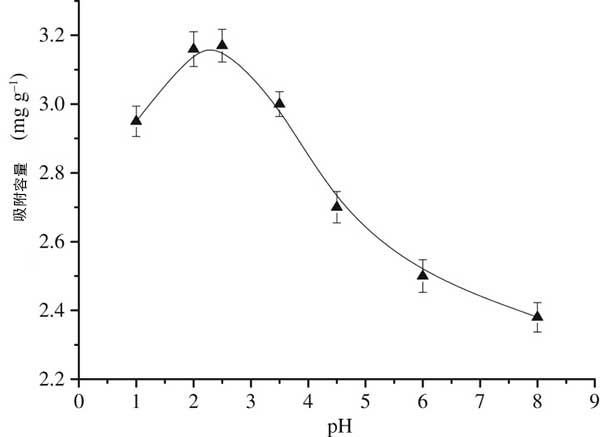

　　圖3顯示吸附容量隨著pH的降低而增加，直到在pH 2.5下觀察到最大吸附容量(3.2mg g-1)。然而，該值隨著pH的進一步降低而降低。在pH 2和1時，吸附容量分別為2.95mg g-1和3.16mg g-1。事實上，活性炭對有機污染物的吸附作用通常隨著pH值的增加而降低，因此有機污染物在pH值大于8.0時不易吸附。在酸性條件下，活性炭表面上的酸性基團如羧基和酚羥基的電離被抑制。因此，保持電中性狀態有利于非極性有機物和酚的吸附。隨著pH的降低，吸附效果得到改善。然而，在pH值小于2.5時，吸附容量降低。發生這種情況是因為吸附物的溶解度受溶液pH的影響。因此，在強酸性條件下有機氯化物的溶解度增加，使得活性炭的吸附變得困難。因此，我們得出結論，達到最大AOX去除效率的最佳pH值為2.5。

　　活性炭用量對吸附容量的影響

　　吸附實驗在0.25-2.75gl -1范圍內的不同活性炭劑量下進行。

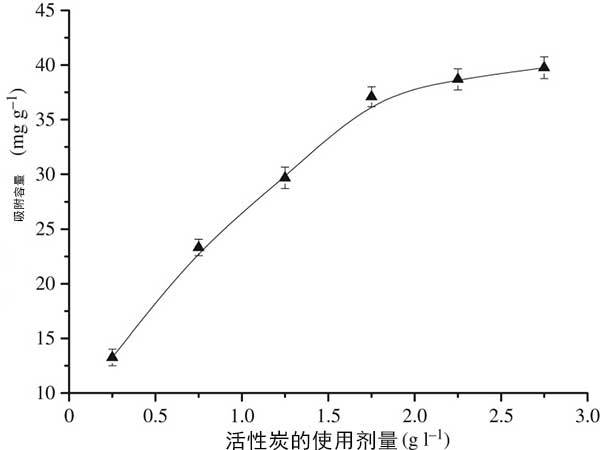

　　圖4顯示活性炭吸附過程分為兩個階段。當活性炭用量小于1.75gl -1時發生快速生長階段，其吸附容量從13.25mg g-1增加到37.10mg g-1。這些結果可歸因于不飽和吸附位點，表面積和擴散長度的增加。當劑量大于1.75l-1時發生逐漸階段。在此階段，吸附僅從37.10 mg g-1增加到39.75 mg g-1，表明已接近均衡。這是因為大多數AOX吸附在活性炭的表面上。因此，表面上的活性位點被占據并且進一步吸附被抑制。因此，我們得出結論，實現最大AOX去除效率的最佳活性炭劑量為1.75gl-1。

　　活性炭用于模擬沉積物對有機鹵素的吸附。研究了活性炭在各種條件下對有機鹵素吸附的影響。與氯苯和氯酚相比，小分子氯化物更容易揮發和降解。研究了漂白廢水中活性炭對有機鹵素的吸附，結果表明，活性炭對有機鹵素具有良好的吸附能力。

本文鏈接：http://www.benifit.com.cn/hangye/hy690.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
